スタイルからタイプ作成

コマンド概要

スタイルタイプの情報から壁・床・天井(屋根)のタイプを作成します。

対応製品
AX-Planner―AX-DD―AX-ST―AX-CM―
AX-Cost―AX-FM―AX-Family―AX-DM
対応製品
AX-Planner―AX-DD―
AX-ST―AX-CM―
AX-Cost―AX-FM―
AX-Family―AX-DM
動画

準備中

サンプルデータ

ダウンロードするにはログインが必要です

ログイン
操作解説

あらかじめスタイルタイプの設定を行ってください。
[AX-Design]タブ > [AX スタイル]パネル > [AXS CHECK]コマンド下部をクリックし、ドロップダウンメニューから[スタイルタイプ設定]コマンドを実行します。

STEP
コマンド選択

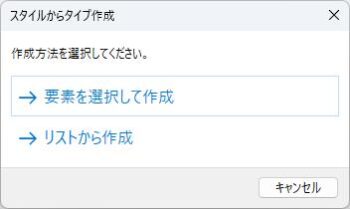

[AX-DM]タブ > [AXスタイル管理]パネル > [スタイルタイプ設定]コマンド下部をクリックし、ドロップダウンメニューから[スタイルからタイプ作成]コマンドを選択します。

STEP
確認

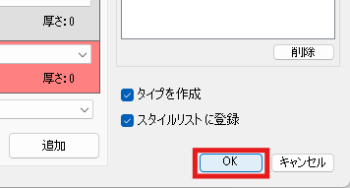

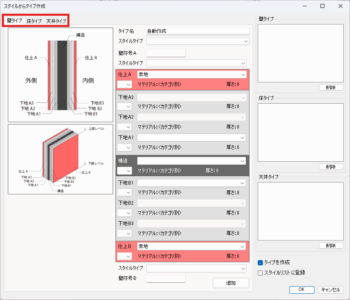

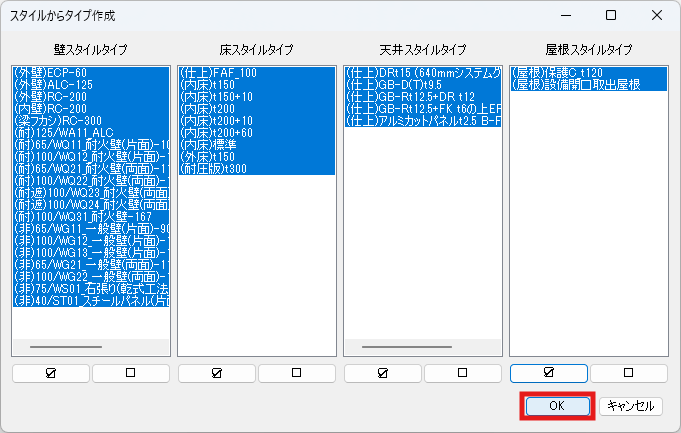

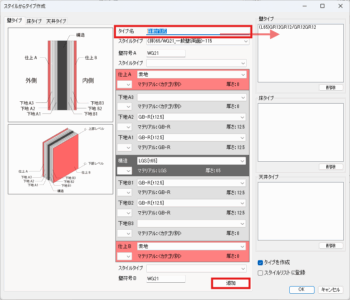

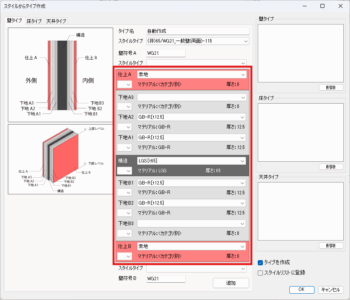

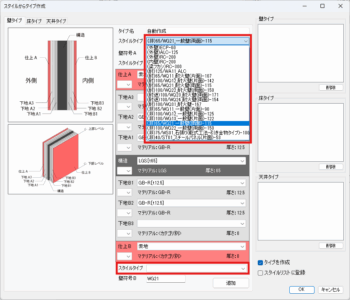

［スタイルからタイプ作成］ダイアログで、タイプを作成するスタイル名を選択し、［OK］ボタンをクリックします。

STEP
確認

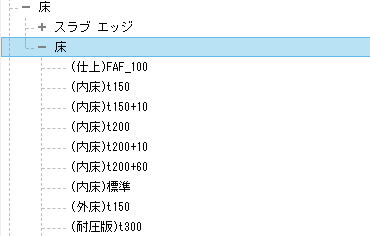

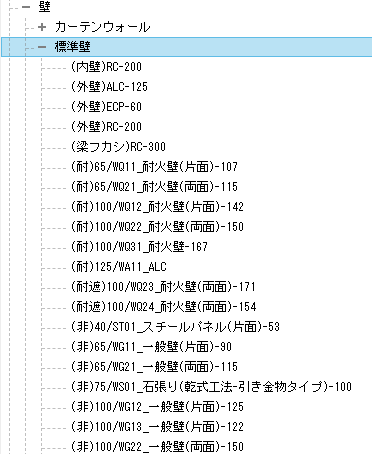

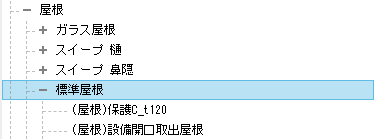

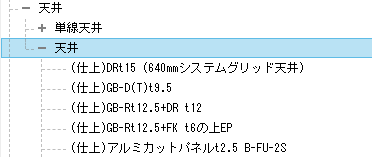

［プロジェクトブラウザ］より作成されたタイプを確認します。

STEP
END

スタイルタイプで厚さ「0」の仕上を設定している場合、Revitの操作で壁/床/天井(屋根)を作成しても、そのマテリアル設定はモデルに反映されません。
厚さ「0」の仕上をモデルに反映させる場合は、AReXコマンド［壁スタイル］［床スタイル］［天井スタイル］の実行が必要となります。
