基点ファミリ作成

Revitで、ファミリを新規作成します。

ファミリテンプレートとしては、ホストの指定のないものをおすすめします。

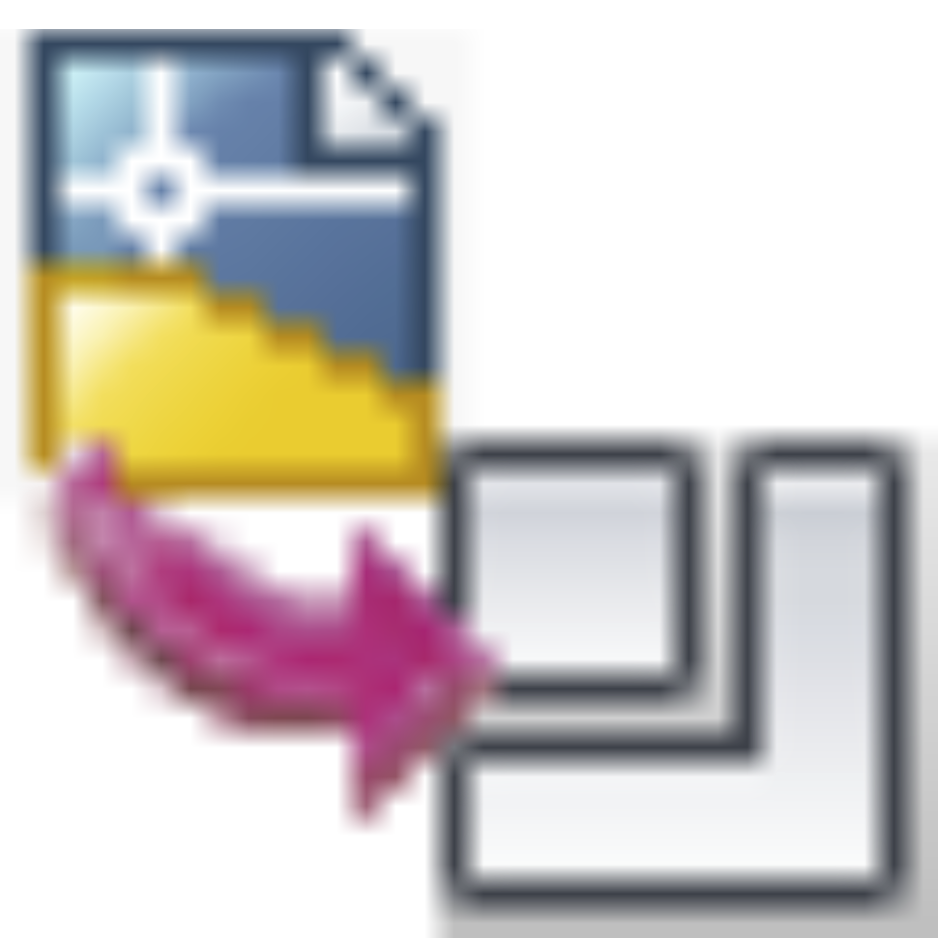

[AX-Family]タブ > [ファミリ]パネル > [基点ファミリ作成]コマンドを選択します。

ダイアログが表示されるので配置ビューとDWG/DXF/SATデータを選択します。
変換後の線種をシンボル線分とするかモデル線分とするかをプルダウンから選択して[OK]をクリックします。

平面図/天井伏図、背面/正面、左/右　はそれぞれ別のデータを設定して読み込んでも、コマンドを実行すると線が重なって見えてしまいます。これは、CADデータが配置される参照面が同一のため起こる現象です。
ビューによって適切な表現が表示されるようにするためには、新たに参照面を作成したり、マスキング領域を作成したりするなど、さらにファミリ修正が必要となります。

DWG/DXF/SATデータを元にファミリが作成されます。
