部屋COST

コマンド概要

部屋ごとのコストシミュレーションを行います。

対応製品
AX-PlannerAX-DDAX-STAX-CM
AX-CostAX-FMAX-FamilyAX-DM
対応製品
AX-PlannerAX-DD
AX-STAX-CM
AX-CostAX-FM
AX-FamilyAX-DM
動画

準備中

サンプルデータ

ダウンロードするにはログインが必要です

ダウンロードするにはログインが必要です

操作解説

Ver.2024.10.10.2より
・部屋の境界で区切られている部屋でも実行できるように修正を行いました。
・壁のインスタンスパラメータ[コメント]に「性能壁」と入力されている場合の数量算出について修正を行いました。

STEP
準備

部屋が配置されている平面図ビューを開きます。

STEP
コマンド選択

[AX-Cost]タブ > [コスト]パネル > [COST SIM]コマンド下部をクリックし、ドロップダウンメニューから[部屋COST]コマンドを選択します。

STEP
設定

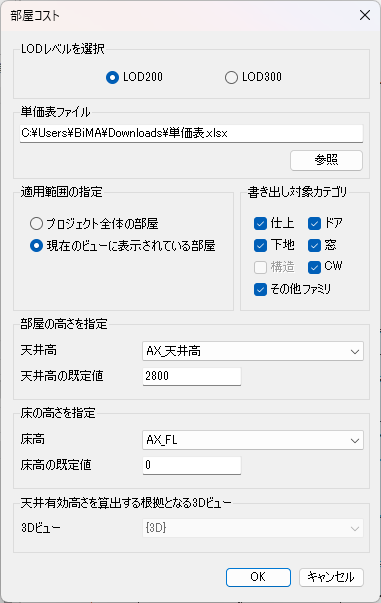

適用範囲、書き出し対象、部屋の高さ、単価表を設定し[OK]ボタンを押します。

STEP
確認

指定したExcelに新規シートが作成され、部屋ごとの結果が書き出されます。

STEP
END

・書き出される部屋情報は、床・壁・天井の[下地][仕上]部分と、巾木・廻縁および、
部屋に配置されたファミリ([ドア][窓][家具]カテゴリ)です。

・部屋ボリュームに掛かっている要素が書き出されるため、掛かっている範囲が極小の場合
その数量が「0」となることもあります。

・複数のフェーズを設定しているプロジェクトでファミリを書き出す場合は書き出したいファミリのフェーズが
一番新しいフェーズに設定されている必要があります。

・[COST SIM]コマンドでエラーとなってしまうため、現在のインストーラでは、[仕様]
※タイプ名の文言について半角数字のみでの設定は不可となっております。
今後対応予定です。何卒ご了承ください。
