建具表作成

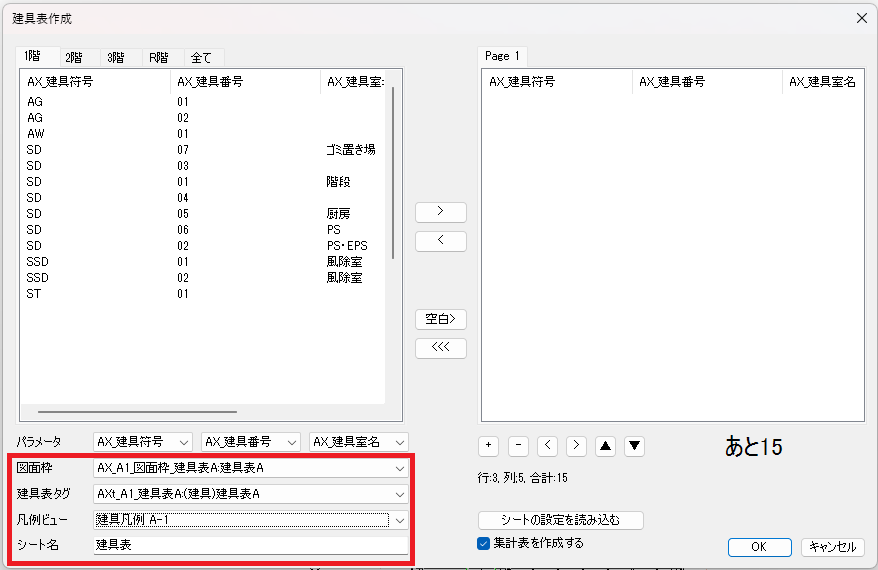

タイトルブロックと建具表タグを選択し、シート名を記入してページの設定を行います。
建具表姿図の凡例ビューをシートに配置する場合は、[凡例ビュー]の項目でコピー元となるビュー名を選択します。

・図面枠には[AX_配置方向][AX_配置原点][AX_行数][AX_列数]の4つのパラメータが設定されている必要があります。
・建具表タグは一般注釈のタイプ名の先頭が(建具)となっているもののみ選択できます。

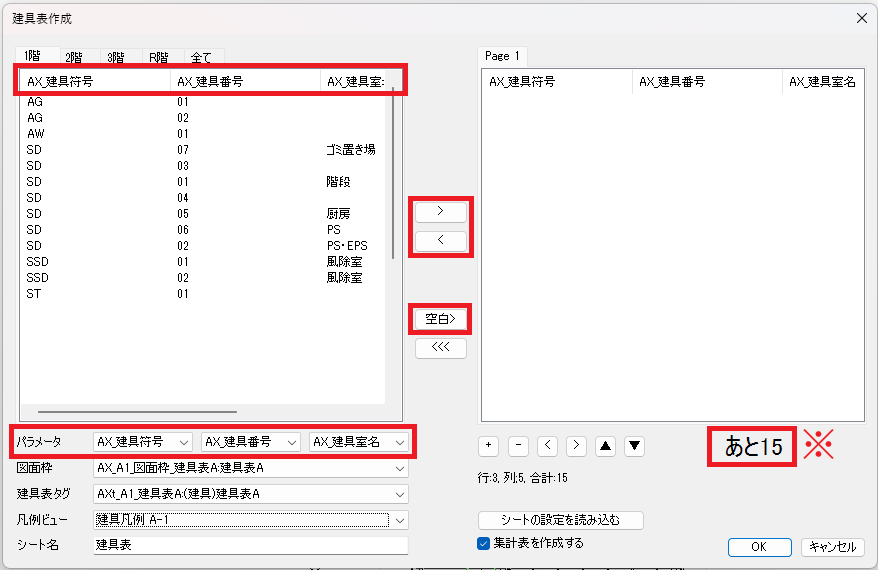

[パラメータ]のプルダウンから、左側のウインドウ内に表示するパラメータを選択します。
選択したパラメータ名をクリックすることで並び替えができます。
並び替えができたら、建具表に加えたい建具を選択して、[＜][＞]で右側のウインドウに追加します。[空白]をクリックすることで空の建具表タグを挿入することもできます。

※の部分には、１枚の建具表にあといくつ建具が入るのか表示されます。個数はタイトルブロックのパラメータから自動で計算されます。

ダイアログで建具表に追加したい項目を選択します。
[+][-]ボタンでページ数を調整できます。
[＜][＞]ボタンでページを切り替えることができます。
[▲][▼]で項目の順番を変更できます。
パラメータ名をクリックすることでソートができます。

既に作成している建具表がある場合は[シートの設定を読み込む]をクリックして、読み込みたいシートを選択することで、同じ並び順で読み込むことができます。

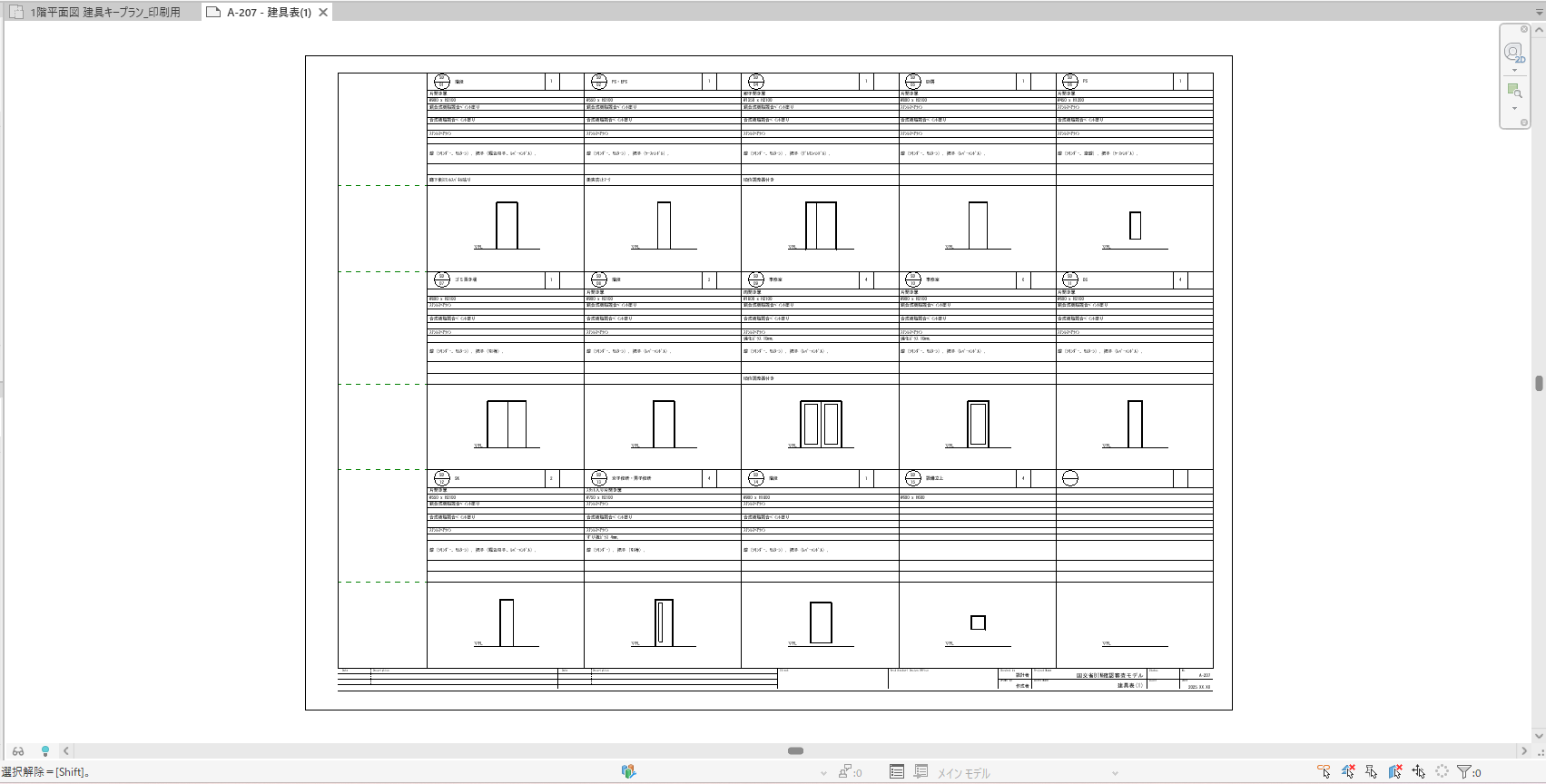

[OK]をクリックすると、建具表が新規のシートで作成されます。

・建具表タグの配列方向は、図面枠の[AX_配置方向]のパラメータが「右」となっている場合は右方向、右以外が入力されている場合は下方向に配列されます。
・自動配置された凡例ビューのビューポートタイプは適宜変更が必要です。

・複数のシートを1回のコマンドで作成する場合、自動配置される凡例ビューに不具合が生じることがあります。
・その場合は、シートを一枚ずつ作成してください。
・あらかじめ用意する姿図凡例ビューは図面枠の用紙に合わせて、最外形のサイズの参照面を設定してください。
・リンクファイルで使用している建具ファミリはあらかじめ、本コマンドを実行するファイルにロードしておく必要があります。
実行データ内に、当該ファミリタイプがない場合は、凡例コンポーネントは配置されません。

タイトルブロックと建具表タグを選択し、シート名を記入してページの設定を行います。

カーテンウォールの建具幅/建具高さパラメータを表に取り込む場合は、[カーテンウォールの建具幅/高さパラメータ]項目から選択します。

・図面枠には[AX_配置方向][AX_配置原点][AX_行数][AX_列数]の4つのパラメータが設定されている必要があります。
・建具表タグは一般注釈のタイプ名の先頭が(建具)となっているもののみ選択できます。

[パラメータ]のプルダウンから、左側のウインドウ内に表示するパラメータを選択します。
選択したパラメータ名をクリックすることで並び替えができます。
並び替えができたら、建具表に加えたい建具を選択して、[＜][＞]で右側のウインドウに追加します。
[空白]をクリックすることで空の建具表タグを挿入することもできます。

※の部分には、１枚の建具表にあといくつ建具が入るのか表示されます。
個数はタイトルブロックのパラメータから自動で計算されます。

ダイアログで建具表に追加したい項目を選択します。
[+][-]ボタンでページ数を調整できます。
[＜][＞]ボタンでページを切り替えることができます。
[▲][▼]で項目の順番を変更できます。
パラメータ名をクリックすることでソートができます。

既に作成している建具表がある場合は[シートの設定を読み込む]をクリックして、読み込みたいシートを選択することで、同じ並び順で読み込むことができます。

[OK]をクリックすると、建具表が新規のシートで作成されます。

建具表タグの配列方向は、図面枠の[AX_配置方向]のパラメータが「右」となっている場合は右方向、右以外が入力されている場合は下方向に配列されます。
