足場階段作成

コマンド概要

作成済みの足場モデルに対して、指定した位置に足場階段を自動で追加できるコマンドです。
必要な箇所へ階段を効率よく配置できるため、仮設モデルの整備をスムーズに進められ、後の検討や調整もしやすくなります。

対応製品

AX-Planner	―	AX-DD	―	AX-ST	―	AX-CM
AX-Cost	―	AX-FM	―	AX-Family	―	AX-DM	―

対応製品

動画

サンプルデータ

ダウンロードするにはログインが必要です

操作解説

本コマンド実行前に、あらかじめ足場モデルの作成してください。
[AX-CM]タブ > [仮設モデル]パネル > [自動クサビ足場]コマンドを実行します。

STEP

コマンド選択

足場が表示されているビューでコマンドを実行します。
[AX-CM]タブ > [仮設モデル]パネル > [自動クサビ足場]コマンド下部をクリックし、ドロップダウンメニューから[足場階段作成]コマンドを選択します。

STEP

確認

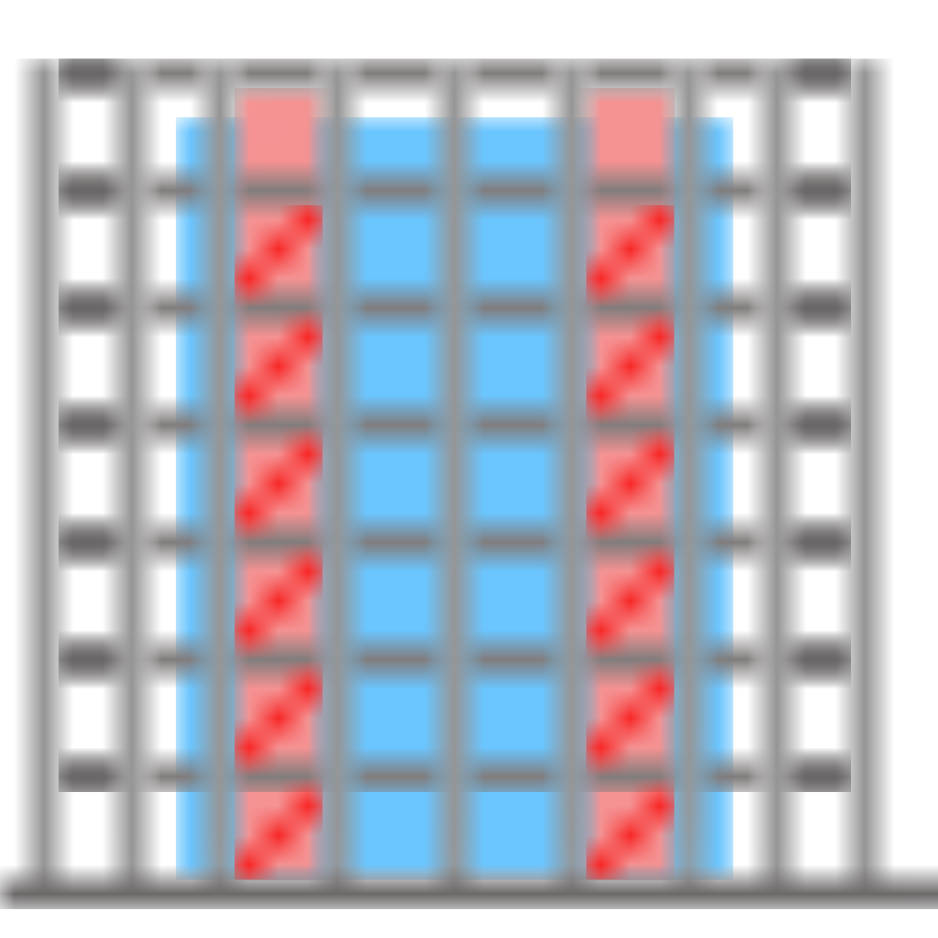

階段を作成する部分の最下部に配置されている足場ファミリを３箇所以上クリックします。

STEP

確認

変換箇所の指定が終わりましたら、［オプションバー］の［終了］ボタンをクリックします。

STEP

確認

作成された足場階段を確認します。

STEP

END

本コマンドはプレリリースの段階ですので、動作環境により不具合が発生する可能性があります。
ご了承ください。
