エリア自動配置

コマンド概要

エリア境界で区切られている、エリアが配置可能な箇所にエリアを自動で配置します。

対応製品

AX-Planner	〇	AX-DD	―	AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―	AX-Family	―	AX-DM	―

対応製品

動画

サンプルデータ

ダウンロードするにはログインが必要です

操作解説

STEP

コマンド選択

[AX-Planner]タブ > [面積連携]パネル > [エリアからモデル作成]コマンドの下部をクリックし、ドロップダウンメニューから[エリア自動配置]コマンドを選択します。

STEP

確認

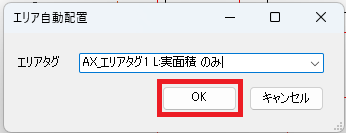

ダイアログで、エリアタグのファミリタイプを指定し、[OK]ボタンをクリックします。

STEP

確認

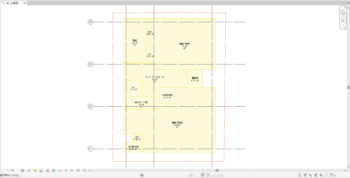

完了のダイアログが表示されたら[OK]ボタンをクリックし、自動作成されたエリアを確認し、名前等の入力を行います。

STEP

END

L字型の領域等、重心位置が領域の外になる範囲に自動的にエリアを配置することはできません。
エリアとエリアタグを一緒に選択した状態で、位置の調整を行ってください。

コマンド処理中にRevitの警告メッセージが表示された場合は、［OK］ボタンをクリックしてください。
