指定断面ボックス

コマンド概要

平面図(またはエリアプラン)上でドラッグした範囲をそのまま切断ボックスとして、対象部分に絞った 3D ビューを自動作成するコマンドです。
作成後は高さなどの調整も行えるため、Revit 標準では手間のかかる［見たい部分だけを立体で確認する］作業を、直感的かつスピーディに進められます。

対応製品

AX-Planner	〇	AX-DD	〇	AX-ST	〇	AX-CM	〇
AX-Cost	―	AX-FM	〇	AX-Family	―	AX-DM	―

対応製品

動画

準備中

サンプルデータ

ダウンロードするにはログインが必要です

操作解説

STEP

コマンド選択

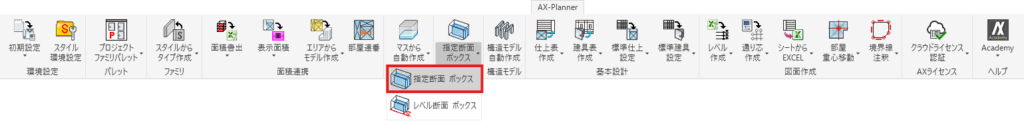

平面図ビュー（もしくはエリアプランビュー）で、[AX-Planner]タブ > [モデル作成]パネル > [指定断面ボックス]コマンドを選択します。

解説時のタブ名は一例であり、他の製品でも利用することができます。詳しくは製品案内の中にあるコマンドリストでご確認ください。

STEP

選択

マウスをドラッグして、3Dビューで表示させたい範囲を囲みます。

STEP

調整

新たに作成された3Dビューに切り替わりますので、高さ等、切断ボックスを調整します。

STEP

END

切断ボックスの高さは、コマンドを実行したビューのビュー範囲の[メイン範囲][下]と[断面]の高さで設定されます。
