Fライブラリ書出

コマンド概要

指定したフォルダ内のファミリの情報をExcel に書き出します。

対応製品

AX-Planner	―	AX-DD	―	AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―	AX-Family	〇	AX-DM	―

対応製品

AX-Planner	―	AX-DD	―
AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―
AX-Family	〇	AX-DM	―

動画

準備中

サンプルデータ

準備中

操作解説

STEP

準備

Excelをアクティブにした状態で開きます。

Excelを最小化の表示状態でコマンドを実行すると不具合が起こる可能性があります。最大化の状態でコマンドを実行してください。

STEP

コマンド選択

[AX-Family]タブ > [ファミリ管理]パネル > [Fリスト書出]コマンドの下部をクリックし、ドロップダウンメニューから[Fライブラリ書出]コマンドを選択します。

コマンド実行中はExcelのセルをクリックしないでください。
又、Excelを非アクティブの状態でコマンドを実行すると不具合が起こる可能性があります。

STEP

選択

ダイアログが表示されるので、書き出し方法を選択します。

ファミリ名とフォルダパス

STEP

選択

「調査対象ルートフォルダ」で書出しをしたいフォルダを指定して「書き出し」をクリックします。

STEP

確認

Excelに書き出されます。

ファミリタイプ名およびサムネイルと全パラメータ

STEP

選択

ダイアログが表示されるので、[調査対象ルートフォルダ]から書き出したいファミリのあるフォルダを指定します。

STEP

選択

書き出されるExcelのシートの分類を選択します。

カテゴリ別・・フォルダ内のすべてのファミリ（サブフォルダ含む）を読み込みます。
フォルダ別・・シート名に１階層として、その中にあるフォルダを読み込みます。

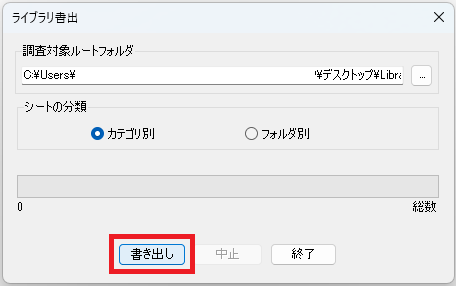

STEP

確認

[書き出し]をクリックします。

STEP

確認

Excelに書き出されます。

Excelの編集方法につきましては「AReXを使ったファミリ管理」をご参照ください。

STEP

END

Excelには以下の項目が書き出されます。
・ファミリのサムネイル（※タイプごとのサムネイル表示不可）
・ファミリ名・タイプ名
・フルパス（保存先）
・ファミリが保有しているタイプパラメータ、インスタンスパラメータ（セルがグレーに着色されます）
・マテリアルのRGB値（シェーディングの色）
・パラメータ識別（ファミリパラメータか共有パラメータかの区別）
・パラメータ種別（タイプパラメータかインスタンスパラメータかの区別）
ファミリのサムネイルは既定の3Dビュー※{3D}　の画像となります。
下図のようにファミリが保有しているパラメータはセルがグレーに着色されます。
またExcelに書き出されるパラメータタイプとパラメータグループは以下の数字に置き換えられて書き出されます。

上記はRevit 2018バージョンでの対応表です。
Revit 2020ではパラメータグループが異なり
・Revit 2018：「マテリアルと仕上げ」→Revit 2020：「マテリアル / 仕上」
・Revit 2018：「構成」　　　　　　　→Revit 2020：「構築」となります。
入力する番号はRevit 2018、Revit 2020ともに同じ値です。
