標準建具設定

コマンド概要

選択した建具（ドア・窓・CW）の［AX_標準建具仕様(AXi_標準建具仕様)］パラメータをリストから選択して入力します。

対応製品

AX-Planner	〇	AX-DD	―	AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―	AX-Family	―	AX-DM	〇

対応製品

動画

準備中

サンプルデータ

ダウンロードするにはログインが必要です

操作解説

STEP

設定

スタイルリスト[AXS_標準建具仕様]でキーとなる[AX_標準建具仕様]もしくは[AXi_標準建具仕様]を設定しておきます。

グループには対応していません。インスタンスモードの場合は、グループを解除してから実行してください。

STEP

コマンド選択

[AX_標準建具仕様]の設定を行う建具（ドア・窓・CW）を選択した状態で、[AX-Planner]タブ > [基本設計]パネル > [標準建具設定]コマンドを選択します。

解説時のタブ名は一例であり、他の製品でも利用することができます。詳しくは製品案内の中にあるコマンドリストでご確認ください。

STEP

選択

[タイプモード][インスタンスモード]を選択します。

カーテンウォールなど、インスタンスで管理している場合は[インスタンスモード]を選択します。

STEP

選択

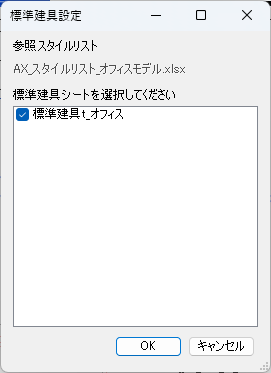

[標準建具設定]ダイアログが表示されるので、該当する[AX_標準建具仕様]（インスタンスモードの場合は[AXi_標準建具仕様]）を選択し、[OK]をクリックします。

STEP

実行

完了ダイアログが表示されるので、標準仕様の割り当てを行う場合には[はい]をクリックします。

STEP

選択・確認

対象となる建具を選択し、プロパティを確認します。

STEP

END
