IFC書出

コマンド概要

専用ダイアログで ビュー選択 と 書き出し設定 を一括管理し、Revit から IFC データを 最小限の手順で効率的に書き出します。

対応製品
AX-Planner―AX-DD―AX-ST―AX-CM―
AX-Cost―AX-FM―AX-Family―AX-DM〇
対応製品
AX-Planner〇AX-DD〇
AX-ST〇AX-CM〇
AX-Cost〇AX-FM〇
AX-Family〇AX-DM〇
操作解説
STEP
コマンド選択

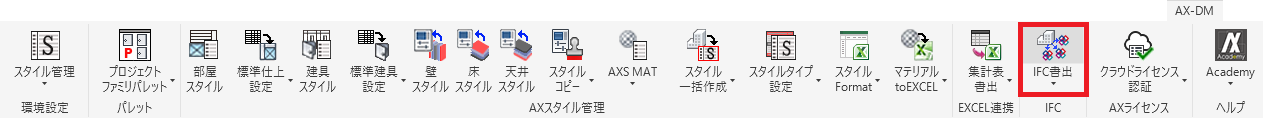

[AX-DM]タブ > [IFC]パネル > [IFC書出]コマンドを選択します。

STEP
設定

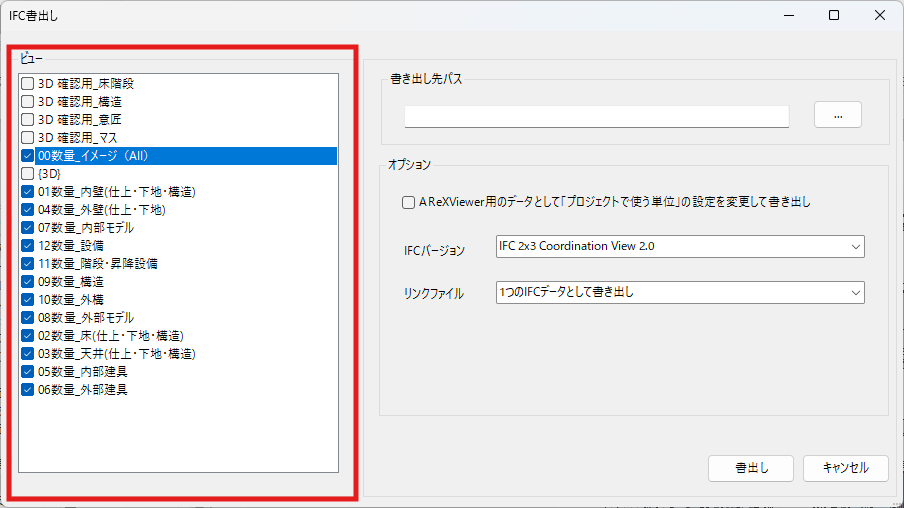

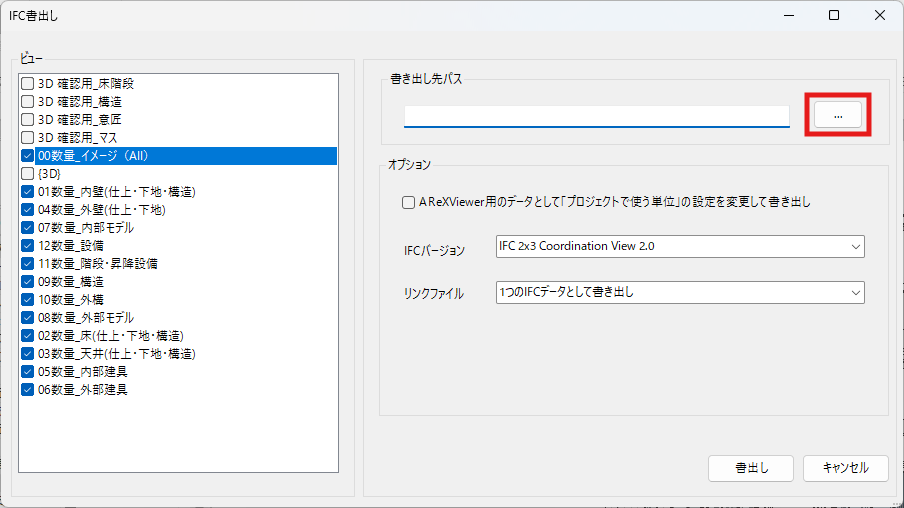

表示されるダイアログ左側の［ビュー］項目で、書出し対象の3Dビューを選択します。

STEP
設定

ダイアログ右側の［書き出し先パス］項目の［…］ボタンをクリックし、IFCデータの保存先を指定します。

STEP
オプション設定

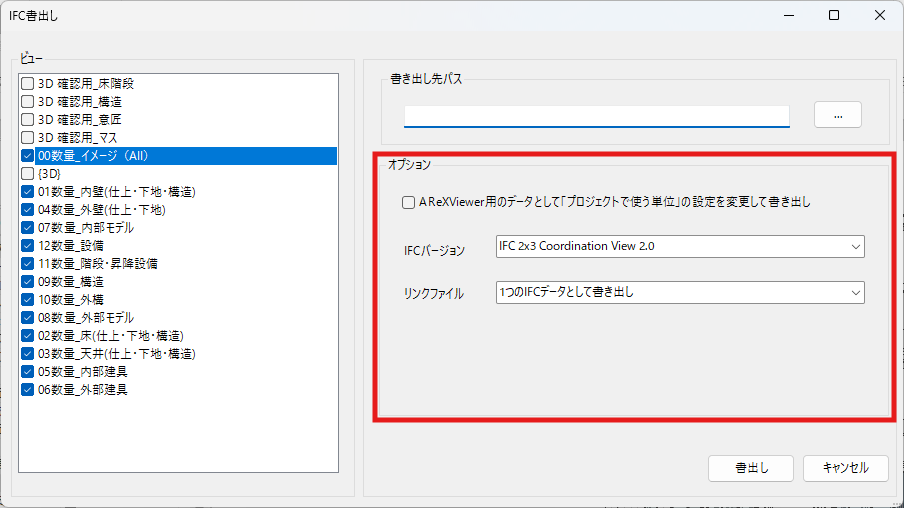

ダイアログ右側の［オプション］項目で、書き出すIFCデータのバージョンとリンクファイルについて設定します。

［AReXViewer用のデータとして「プロジェクトで使う単位」の設定を変更して書き出し］オプションは近日リリース予定の製品［AX-Viewer］に関連するオプション設定です。通常はこのチェックを外して書き出しを行ってください。

STEP
実行

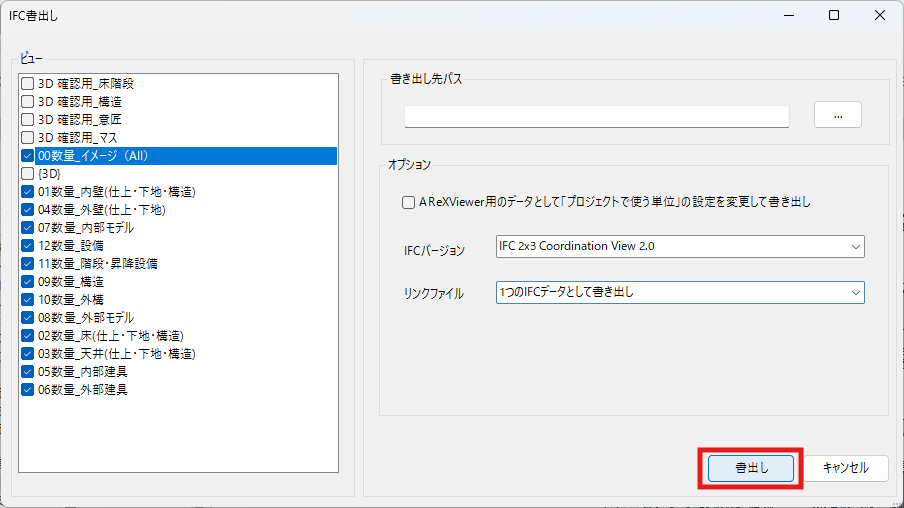

ダイアログ左下の［書出し］ボタンをクリックし、書き出し処理を実行します。

STEP
確認

書き出し処理が終了すると、完了のメッセージが表示されます。
［OK］ボタンをクリックし、書き出されたIFCデータを確認します。

STEP
END

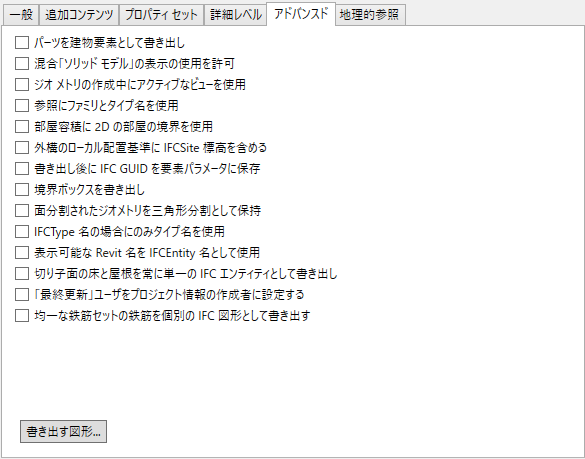

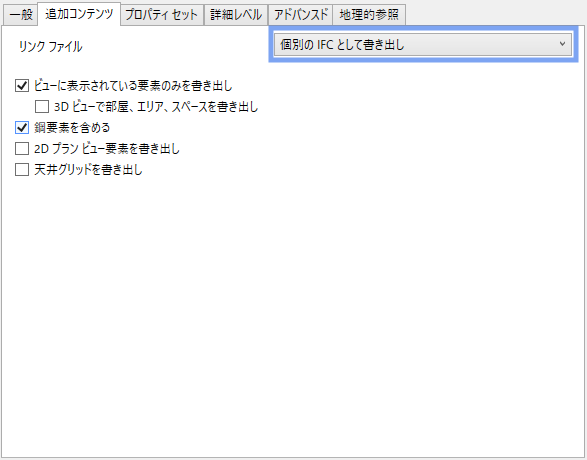

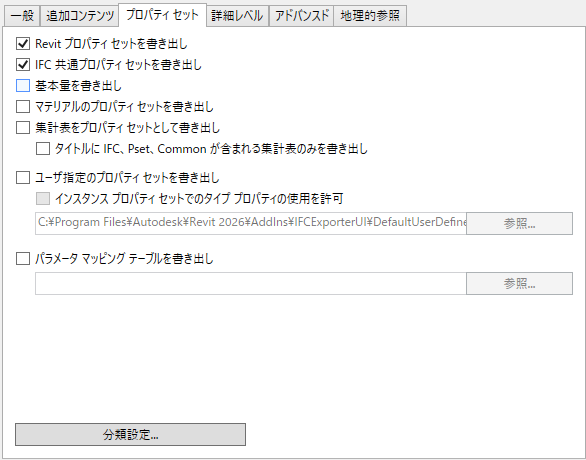

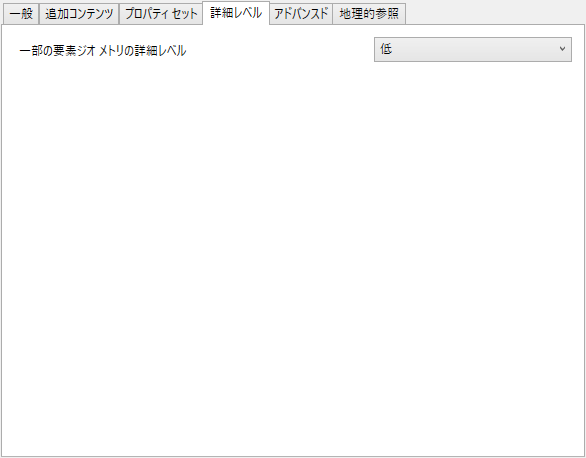

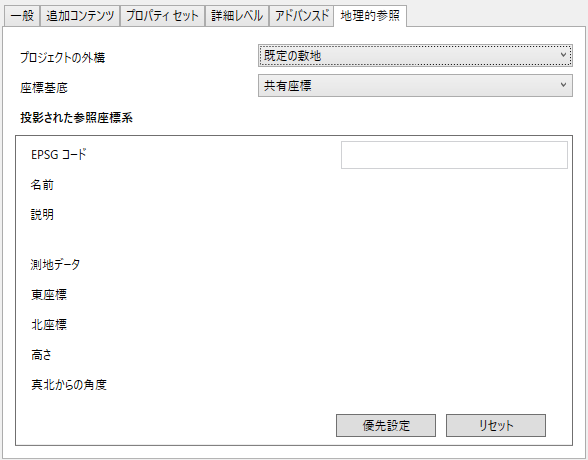

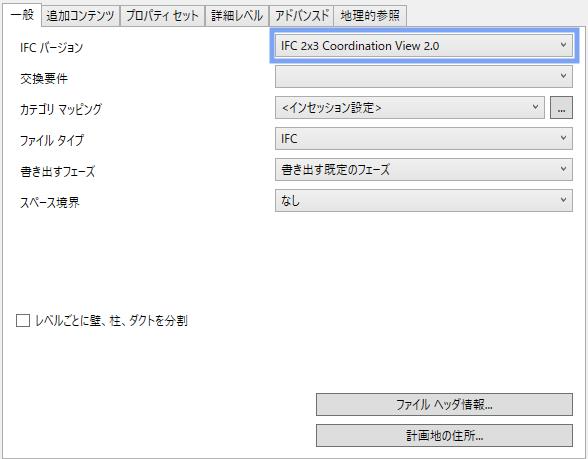

IFCデータの書き出し設定は以下の内容になっています。
※青囲みの箇所はオプション設定によって変更されます。
