IFC読込

コマンド概要

指定フォルダ内にある複数のIFCファイルを一括でリンクし、統合されたプロジェクトデータを作成します。

対応製品

AX-Planner	―	AX-DD	―	AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―	AX-Family	―	AX-DM	〇

対応製品

サンプルデータ

ダウンロードするにはログインが必要です

本データはコマンド操作を試すことを目的としたデータです。本データの著作権は原則として株式会社ビム・アーキテクツに帰属します。

操作解説

STEP

コマンド選択

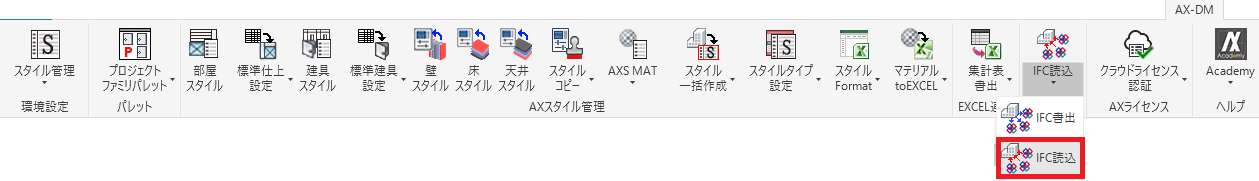

[AX-DM]タブ > [IFC]パネル > [IFC書出]コマンドの下部▼をクリックし、ドロップダウンメニューから[IFC読込]コマンドを選択します。

STEP

検索

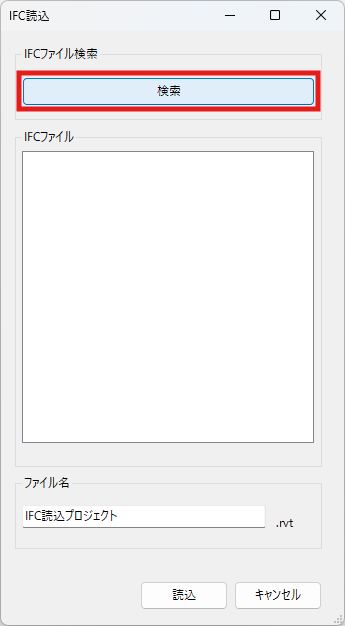

表示されるダイアログで［IFCファイル検索］項目の［検索］ボタンをクリックし、IFCファイルが保存されているフォルダを指定します。

STEP

選択

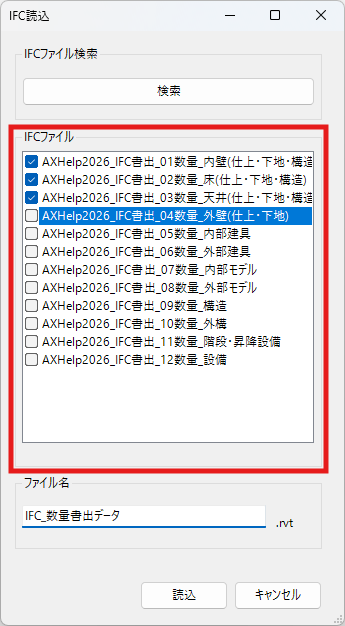

［IFCファイル］項目で、Revitに読み込むIFCファイルを選択します。

STEP

実行

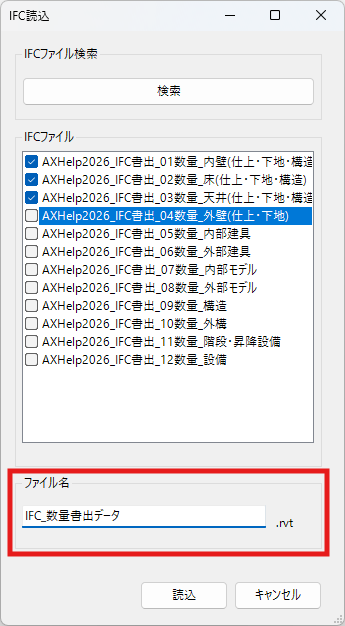

［ファイル名］項目で、IFCを読み込むプロジェクトファイルの名前を設定して、［読込］ボタンをクリックします。

STEP

選択

読み込みが完了するとメッセージが表示されるので［OK］ボタンをクリックします。

STEP

確認

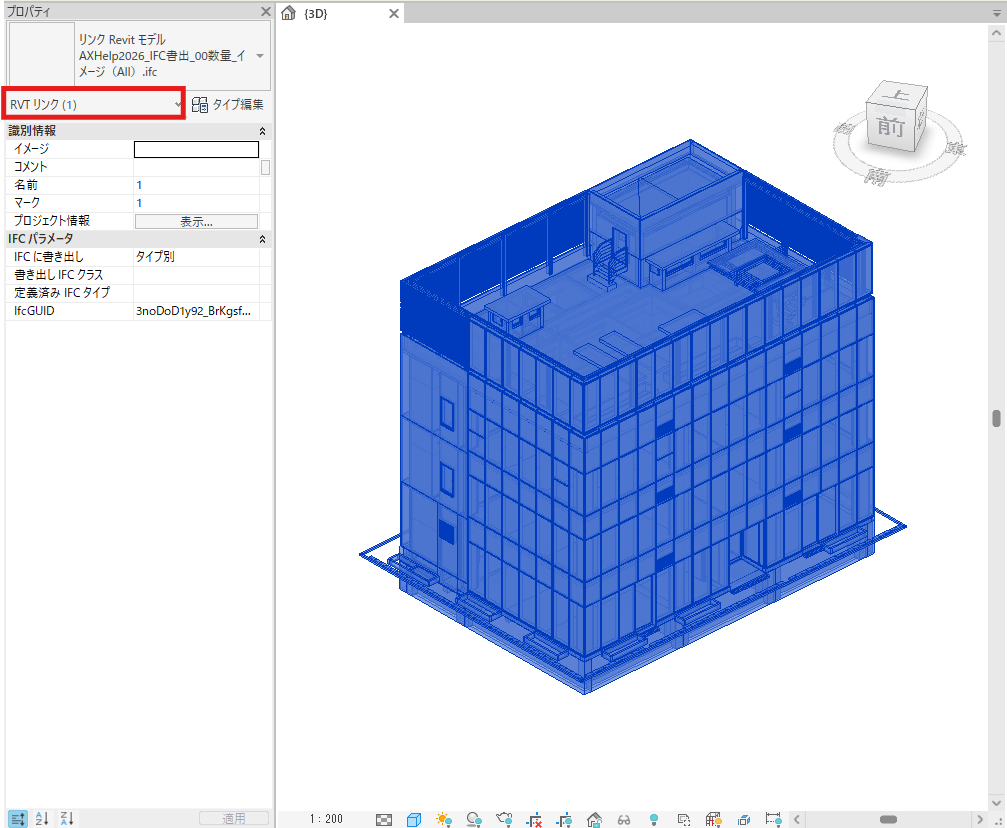

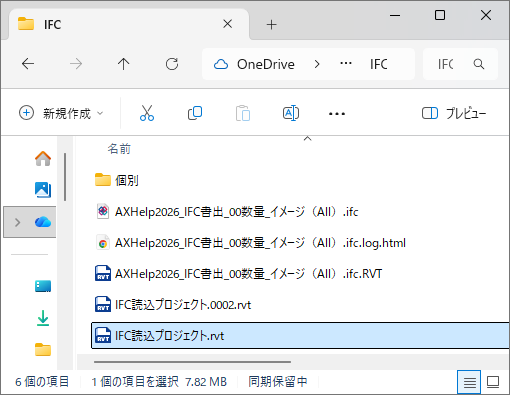

作成されたプロジェクトデータを開いて読み込んだIFCデータを確認します。

STEP

END
