基準パレット

[AX-Planner]タブ > [パレット]パネル > [基準パレット]コマンドを選択します。

解説時のタブ名は一例であり、他の製品でも利用することができます。詳しくは製品案内の中にあるコマンドリストでご確認ください。

・ご購入いただいた各製品の[パレット]パネルから[プロジェクトファミリパレット]を選択出来ます。
・初回コマンド起動時に、出てくるダイアログが画面上で小さく表示されることがあります。

※ダイアログのコマンド名は一例です。

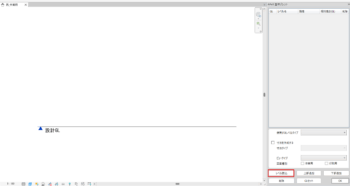

「レベル読込」でプロジェクトのレベルデータを読み込みます。

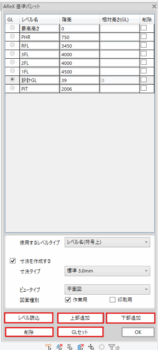

レベルを選択した状態で、ダイアログ内の「GLセット」で基準レベルの設定をしてください。
「上部追加」「下部追加」でレベルを追加できます。
「レベル名」「階高」を編集できます。
「削除」でレベルを削除できます。

階高と相対高さについて

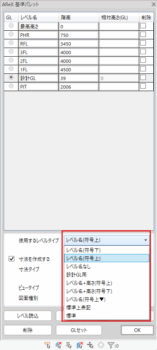

パレット内「使用するレベルタイプ」からレベルタイプを選択することが可能です。

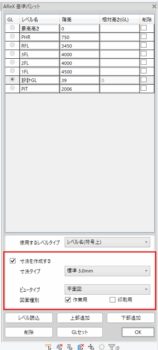

「寸法を付ける」にチェックを入れるとコマンドの実行と同時に寸法を配置することができます。
また、「図面種別」の種類を選択してチェックを入れることで、寸法を作成する図面種別を選択することが出来ます。

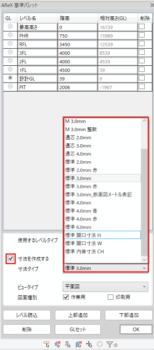

「寸法を付ける」にチェックを入れると、「寸法タイプ」を選択できます。

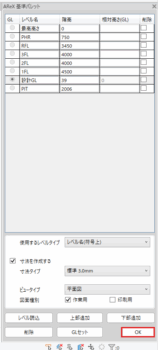

編集が完了したら[OK]ボタンをクリックします。

「寸法を作成するビューを選択」ダイアログで寸法を作成するビューを選択して「OK」を選択します。

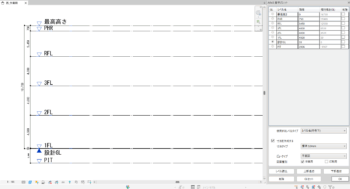

寸法の追加、レベルが追加・編集されたことを確認します。

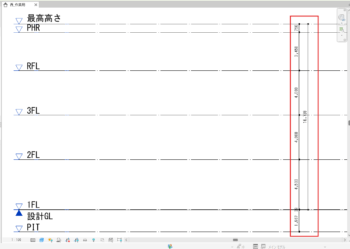

寸法の位置や体裁を調整します。
