構造モデル自動作成

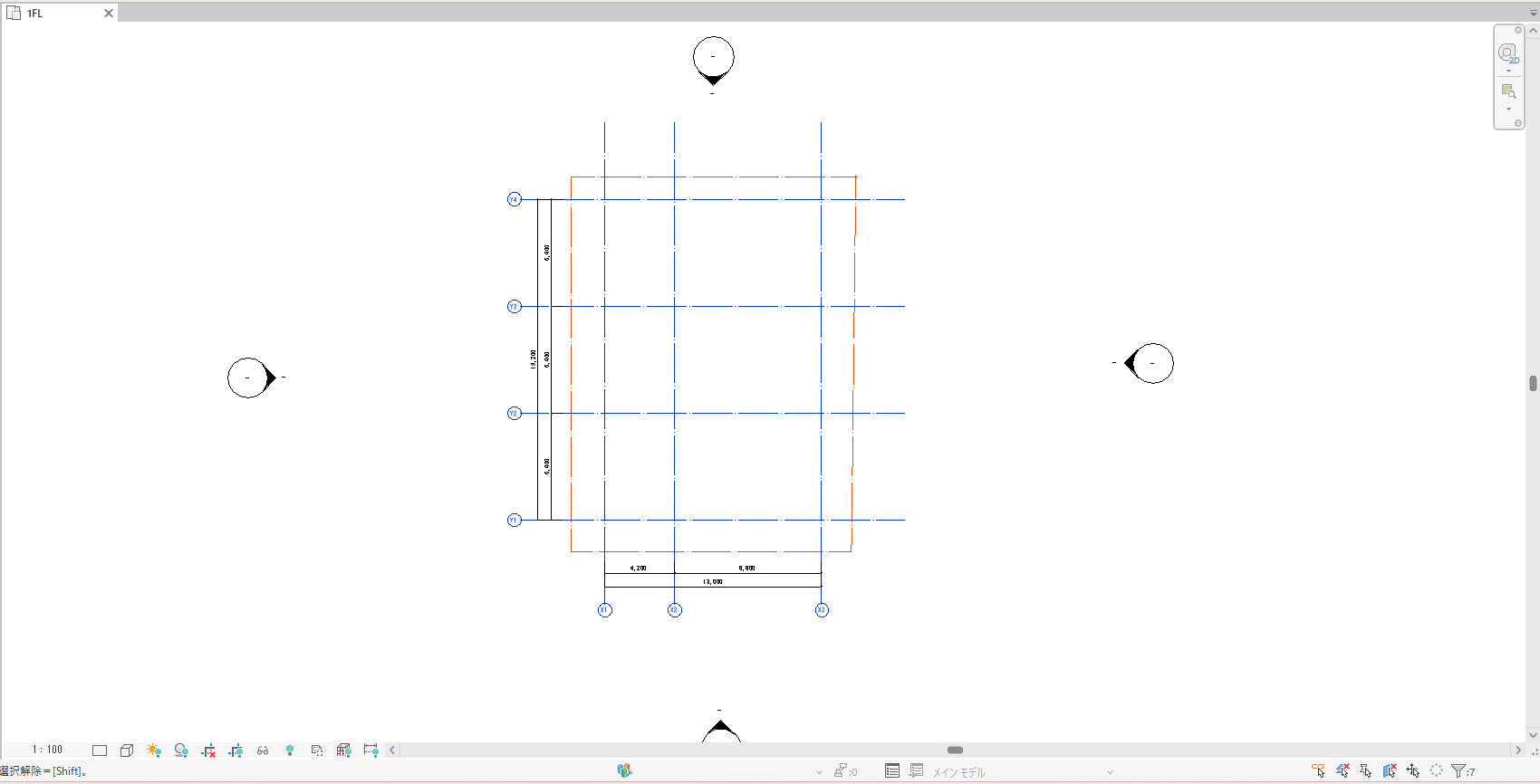

平面図ビューを開いて、構造モデルを作成する通り芯を選択します。

何も選択していない状態でコマンドを実行すると、すべての通り芯で構造モデルが作成されます。
グループには対応していません。
コマンドを使用する場合は、グループを解除して実行してください。

[AX-Planner]タブ > [構造モデル]パネル > [構造モデル自動作成]コマンドを選択します。

解説時のタブ名は一例であり、他の製品でも利用することができます。詳しくは製品案内の中にあるコマンドリストでご確認ください。

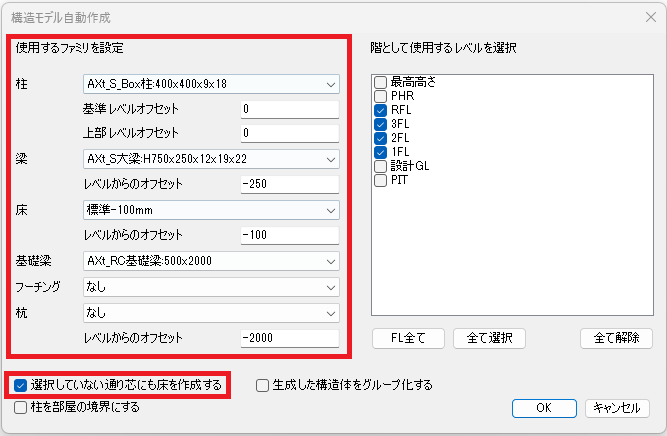

使用するファミリタイプをプルダウンから設定します。
バルコニー部分など選択していない通り芯に床を作成する場合、[選択していない通り芯にも床を作成する]にチェックを入れます。

[生成した構造体をグループ化する]にチェックをいれると、作成した構造モデルがグループ化されます。
作成される柱を部屋の境界にしない場合は[柱を部屋の境界にする]のチェックを外します。

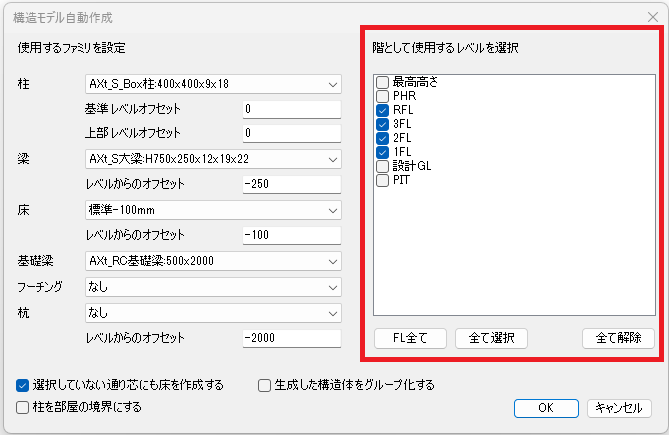

階として使用するレベルを選択して[OK]をクリックします。

警告のダイアログが表示された場合、内容を確認して[結合要素を分離]をクリックします。

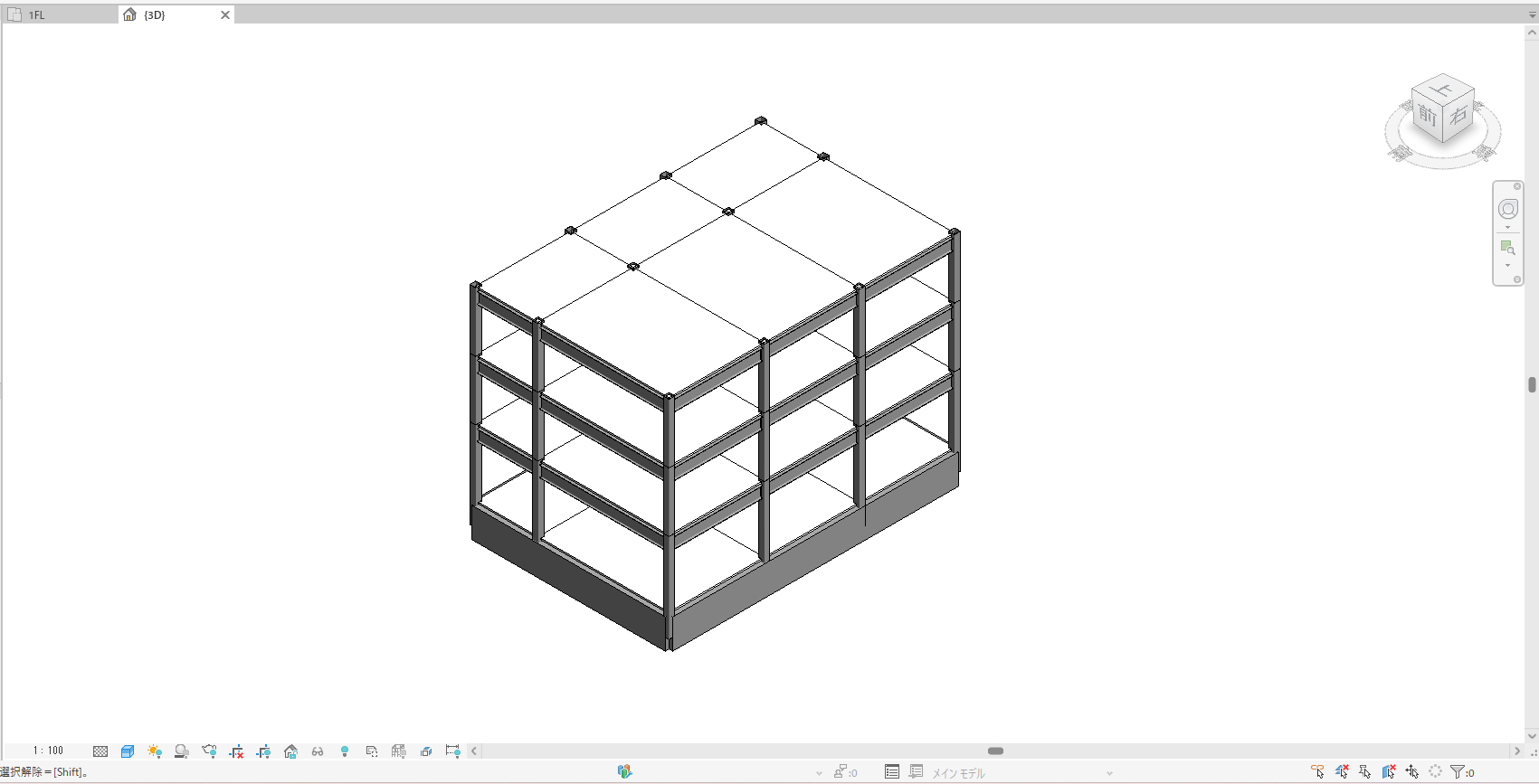

構造モデルが自動で作成されますので、柱・梁の寄り等調整を行ないます。

・［構造モデル自動作成］コマンドで作成される構造モデルは結合順位が自動で「柱 > 梁 > 床」に調整された状態で作成されます。
・要素は構造にチェックが入った状態となる。
・床も通り芯ごとに作成されるため、階段・EVなどの開口部の作成や床レベルの修正も簡単に行えます。
