レベル間コピー

コマンド概要

指定したレベルの要素を、別のレベルへまとめてコピーするコマンドです。
階高が異なる場合でも、壁や柱などの高さをコピー先レベルに合わせて自動調整できるため、Revit 標準では手作業になりがちな階ごとのモデル作成をスムーズに進められます。

対応製品

AX-Planner	―	AX-DD	〇	AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―	AX-Family	―	AX-DM	―

対応製品

動画

サンプルデータ

ダウンロードするにはログインが必要です

操作解説

STEP

選択

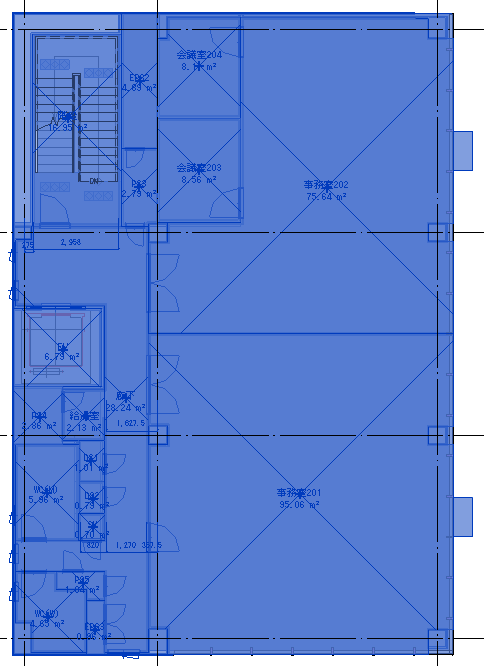

コピーしたい要素を選択します。

STEP

コマンド選択

[AX-DD]タブ > [モデル作成]パネル > [指定断面ボックス]コマンドの下部をクリックし、ドロップダウンメニューから[レベル間コピー]コマンドを選択します。

グループには対応していません。
コマンドを使用する場合は、グループを解除して実行してください。

STEP

選択

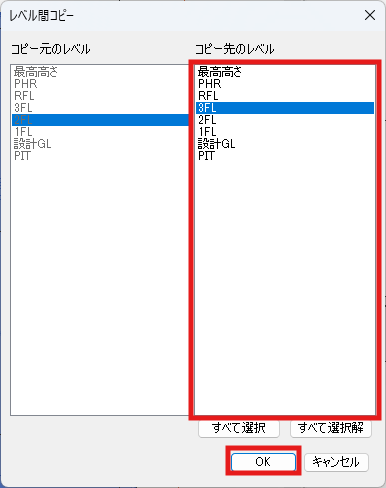

[コピー先のレベル]を指定します。

コピーするカテゴリはモデルのみに対応しています。

STEP

確認

[OK]をクリックすると、選択した要素が[指定したレベル]にコピーされます。
階高の異なるレベルにコピーした際に、壁の高さは自動調整されます。

・ホストのみをコピーすることはできません。（ホストに属しているものも一緒にコピーされます）
・同一カテゴリで異なる基準レベルの要素を選択した状態でコマンドを実行した場合は、不具合を生じる可能性があります。

STEP

END

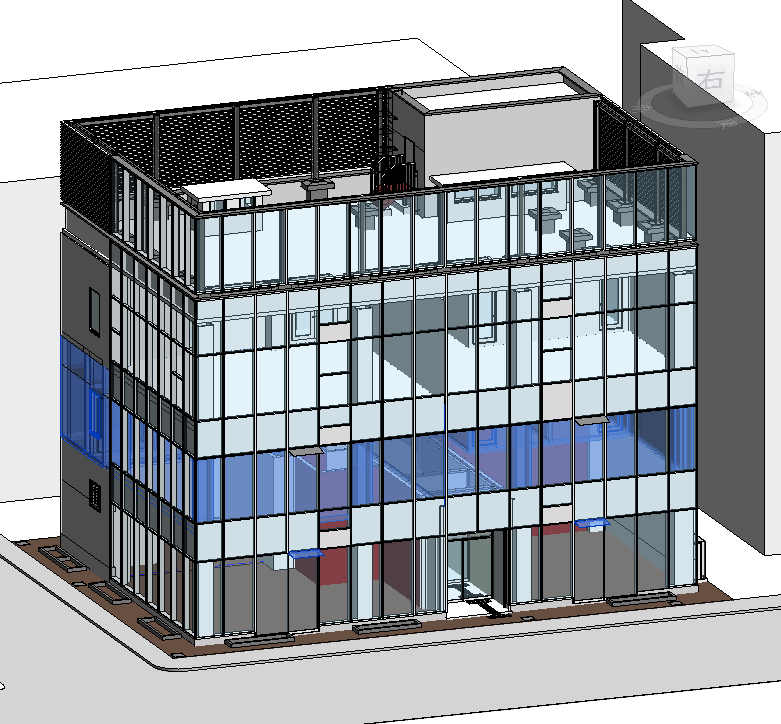

・Revit標準機能でも要素を別の階にコピーすることは可能ですが、階高が異なる階にコピーした場合、自動で高さが調整されず壁がかぶってしまったり足りなくなります。
・AReXの場合階高が異なる階にコピーした場合でも、壁の高さを自動で調整しコピーすることができます。
