仕上表作成

【AXクラウドファミリパレット】コマンドを実行し、「AXコマンドファミリ一覧」を選択し、「AX-Planner」をプルダウンから選択し、「仕上表作成」タブ内にある必要なファミリをロードします。

[AX-Planner]タブ > [基本設計]パネル > [仕上表作成]コマンドを選択します。

部屋で複数のフェーズを使用している場合、コマンドを実行するとフェーズを選択するダイアログが表示され、部屋のフェーズを絞り込むことができます。

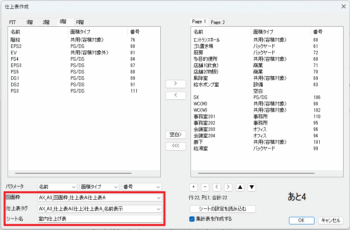

タイトルブロック（図面枠）と仕上表タグを選択し、シート名を記入してページの設定を行います。

・タイトルブロックには[AX_配置方向]、[AX_配置原点]、[AX_行数]、[AX_列数]の4つのパラメータが設定されている必要があります。
・仕上表タグは一般注釈カテゴリファミリで、タイプ名の先頭が(仕上)となっているものを選択できます。

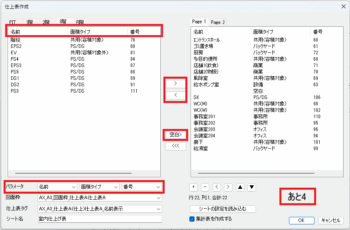

[パラメータ]のプルダウンから、左側のウインドウ内に表示するパラメータを選択します。選択したパラメータ名か部屋名をクリックすることで並び替えができます。

並び替えができたら、仕上表に加えたい部屋を選択して、[＜][＞]で右側のウインドウに追加します。[空白]をクリックすることで空の仕上表タグを挿入することもできます。

※「あと〇」の部分には、１枚の仕上表にあといくつ部屋が入るのか表示されます。個数はタイトルブロックのパラメータから自動で計算されます。

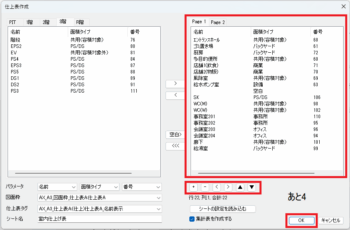

ダイアログで仕上表に追加したい項目を選択します。
[+][-]ボタンでページ数を調整できます。
[＜][＞]ボタンでページを切り替えることができます。
[▲][▼]で項目の順番を変更できます。
パラメータ名をクリックすることで並び替えができます。

既に作成している仕上表がある場合は、[シートの設定を読み込む]をクリックします。読み込みたいシートを選択することで、同じ並び順で右側のボックスに読み込むことができます。

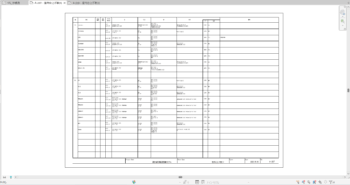

[OK]をクリックすると、仕上表が新規のシートで作成されます。

・仕上表作成機能では部屋のパラメータ名と仕上表タグのパラメータ名が同じものを連携します。
部屋と仕上表タグに同じ名前のパラメータを追加することで、標準以外の項目を仕上表に反映させることができます。
・下地が複数ある場合は、半角スペースで区切ります。
また、上記の理由により下地の名称には半角スペースを含むことができません。
・一度のコマンドで複数ページにまたがる仕上表を作成することも可能です。
・作成される仕上表はタグで構成されているため、作成後に順番を変更することも可能です。
・集計表ではなくタグで作成されるためリアルタイムで変更されません。
・リアルタイムで変更されないため、最新から古いものまで複数の仕上表を保持しておくことができます。
・更新機能を使うことにより、古い仕上表の内容を部屋情報に更新することも可能です。
