スタイルペイント

コマンド概要

仕上げとしてマテリアルスタイルに登録されているマテリアルからペイントを行います。

対応製品

AX-Planner	―	AX-DD	〇	AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―	AX-Family	―	AX-DM	〇

対応製品

AX-Planner	―	AX-DD	〇
AX-ST	―	AX-CM	―
AX-Cost	―	AX-FM	―
AX-Family	―	AX-DM	〇

動画

準備中

サンプルデータ

ダウンロードするにはログインが必要です

ログイン

操作解説

STEP

コマンド選択

[AX-DD]タブ > [詳細設計]パネル > [スタイルコピー]コマンド下部をクリックし、ドロップダウンメニューから[スタイルペイント]コマンドを選択します。

解説時のタブ名は一例であり、他の製品でも利用することができます。詳しくは製品案内の中にあるコマンドリストでご確認ください。

STEP

選択肢による手順

スタイルペイント

STEP

選択

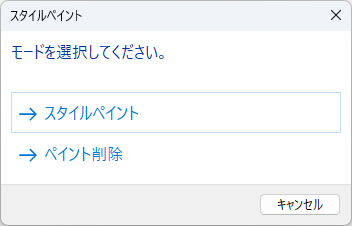

表示されるダイアログで[スタイルペイント]を選択します。

STEP

選択

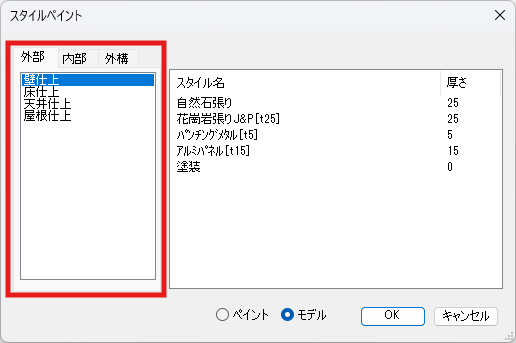

表示されたダイアログ左枠内より部位を選択します。

[外部]タブでは、壁仕上/床仕上/天井仕上　が、[外構]タブでは　外構　が選択できます。

[スタイルペイント]では、外部/外構のスタイルリストで仕上材登録されたマテリアルが使用できます。
使用するマテリアルをあらかじめ[AXS MAT]で登録してください。

STEP

選択

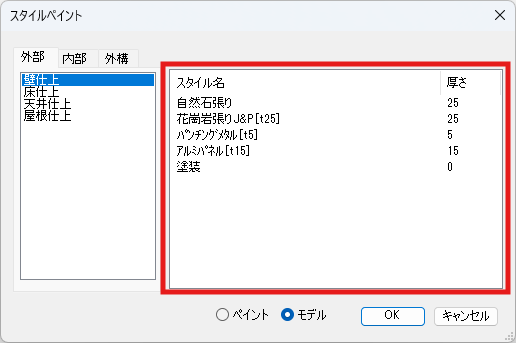

右側には登録されているスタイル名とマテリアルのシェーディング色が表示されます。

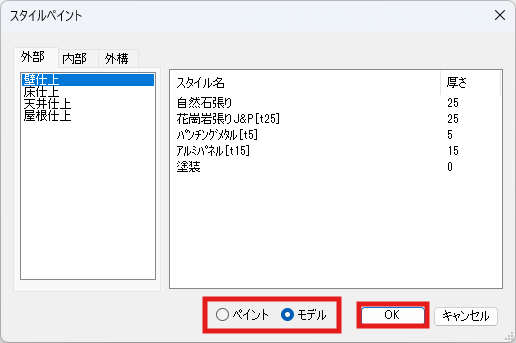

ペイントしたいスタイル名を選択し、[OK]ボタンをクリックします。

STEP

選択

右側には登録されているスタイル名とマテリアルのシェーディング色が表示されます。
ペイントしたいスタイル名を選択し、[OK]ボタンをクリックします。

STEP

確認

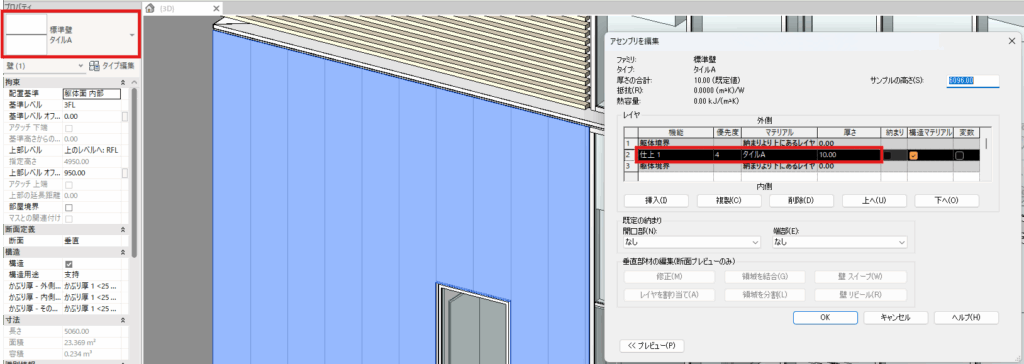

対象の面をクリックします。連続して他の面についてもクリックしてペイントすることが可能です。マテリアルを変更する場合は、[Esc]キーを押します。

ダイアログで[壁仕上]として選択したスタイルであっても、壁に限定せず床や天井に対してペイントできてしまうので、クリックの際は注意が必要です。

STEP

コマンド終了

コマンドを終了する際はダイアログ表示の画面で[キャンセル]をクリック、もしくは[Esc]キーを押してください。

STEP

END

ペイント削除

STEP

選択

表示されるダイアログで[ペイント削除]を選択します。

STEP

範囲指定

表示されるダイアログで削除の対象範囲を指定します。

要素を選択した状態でコマンドを実行した場合のみ、[選択されている要素]が指定可能です。

STEP

確認

3Dビュー等で確認します。

既に作成している建具表がある場合は[シートの設定を読み込む]をクリックして、
読み込みたいシートを選択することで、同じ並び順で読み込むことができます。

STEP

END
