建具ファミリ置換

コマンド概要

指定した範囲の建具(ドア・窓など)について、対応表(Excel)をもとにファミリタイプをまとめて置換するコマンドです。
変換範囲と置換対応表(Excel・シート)を選択し、置換結果を確認しながら建具ファミリを一括で差し替えできます。

対応製品
AX-Planner―AX-DD―AX-ST―AX-CM―
AX-Cost―AX-FM―AX-Family○AX-DM―
対応製品
AX-Planner―AX-DD―
AX-ST―AX-CM―
AX-Cost―AX-FM―
AX-Family○AX-DM―
動画

準備中

サンプルデータ

ダウンロードするにはログインが必要です

ログイン

ダウンロードするにはログインが必要です

ログイン
操作解説
STEP

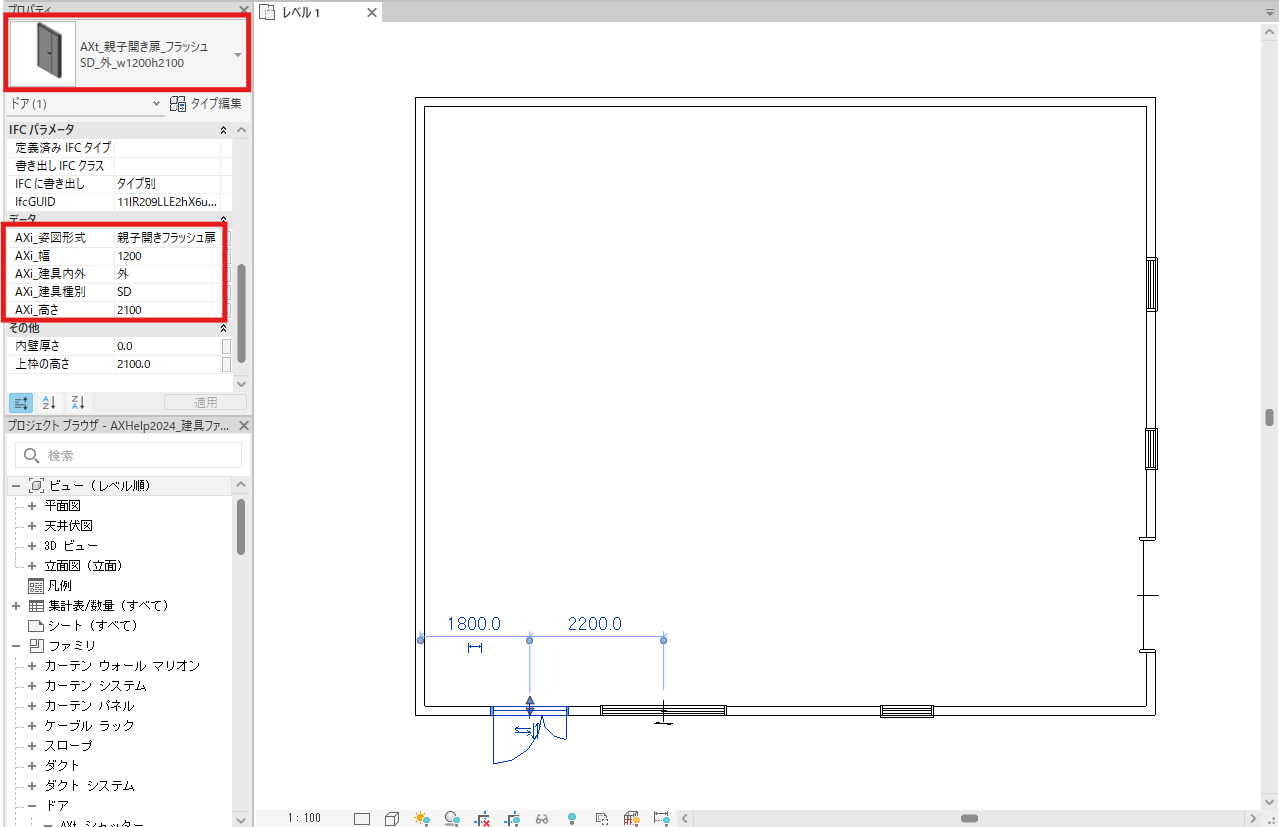

置換前の確認

置換を行う前の建具情報を確認します。

STEP
コマンド選択

[AX-Family]タブ > [ファミリ作成]パネル > [建具ファミリ置換]コマンドを選択します。

STEP
建具変換範囲の選択

建具変換範囲を選択します。

STEP
建具ファミリ置換対応表の選択

建具ファミリ置換対応表とシートを選択します。

STEP
ファミリ変換の確認

ファミリ変換の結果を確認します。

STEP

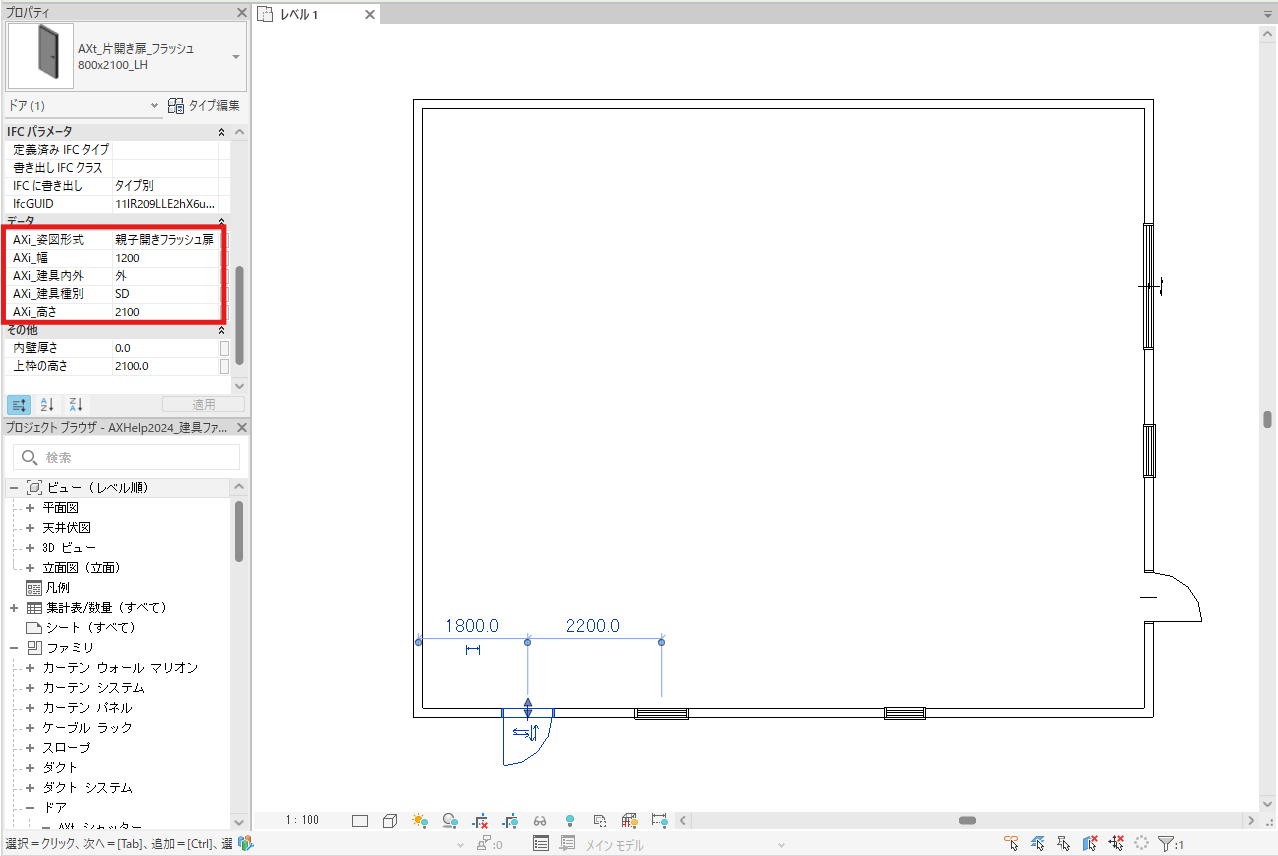

置換後の確認

ファミリ名とタイプ名が置き換えられたことを確認します。

STEP
END
