コマンド概要

通り芯を自動作成・修正します。
対応製品
AX-Planner | 〇 | AX-DD | 〇 | AX-ST | 〇 | AX-CM | ― |
AX-Cost | ― | AX-FM | ― | AX-Family | ― | AX-DM | ― |
対応製品
AX-Planner | 〇 | AX-DD | 〇 |
AX-ST | 〇 | AX-CM | ― |
AX-Cost | ― | AX-FM | ― |
AX-Family | ― | AX-DM | ― |
動画
サンプルデータ

ダウンロードするにはログインが必要です
操作解説
STEP
コマンド選択
平面図ビューもしくはエリアプランビューで[AX-Planner]タブ > [図面作成]パネル > [通り芯作成]コマンドを選択します。

STEP
設定

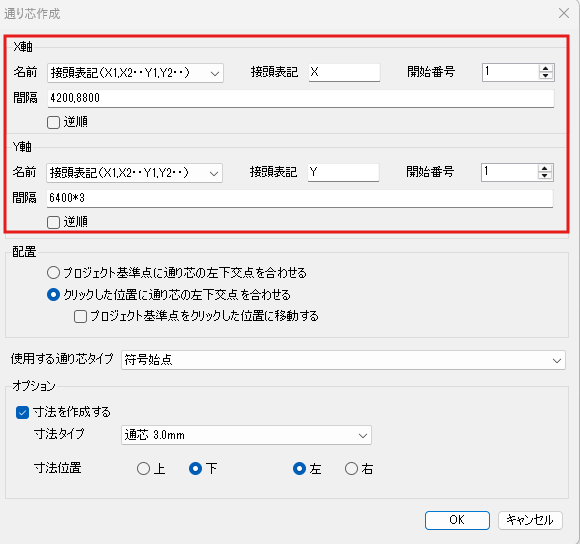

通り芯の名前、接頭表記、開始番号及びその間隔をX方向、Y方向それぞれ設定します。

STEP
設定

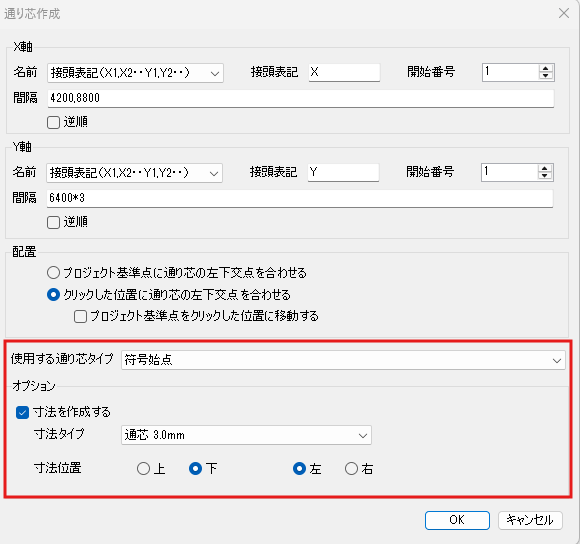

使用する寸法タイプを指定し、通り芯の作成と同時に寸法を自動作成したい場合は[寸法作成]にチェックを入れ、寸法タイプ、寸法位置を設定します。

STEP
配置
プロジェクト基準点に通り芯の左下交点を合わせる
STEP
設定

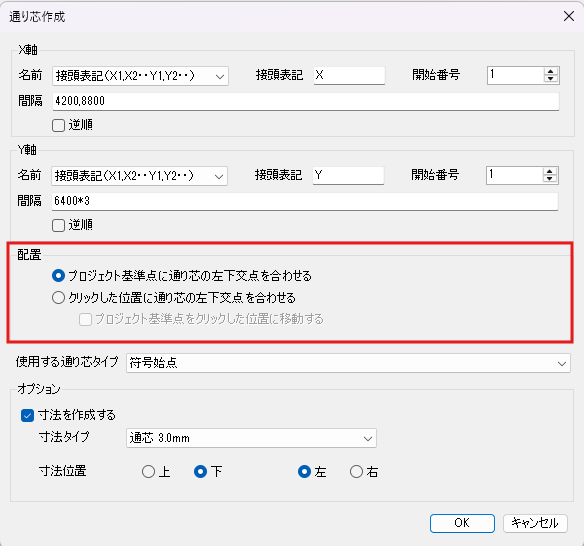

通り芯の左下交点の配置位置を設定します。

STEP
確認・実行

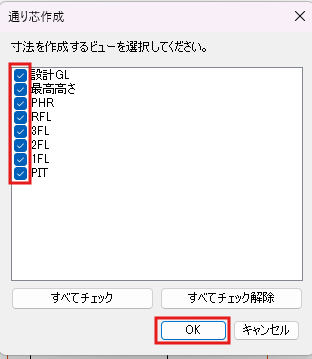

ダイアログを確認して [OK]をクリックし寸法を作成するビューにチェックを入れます。

STEP
確認

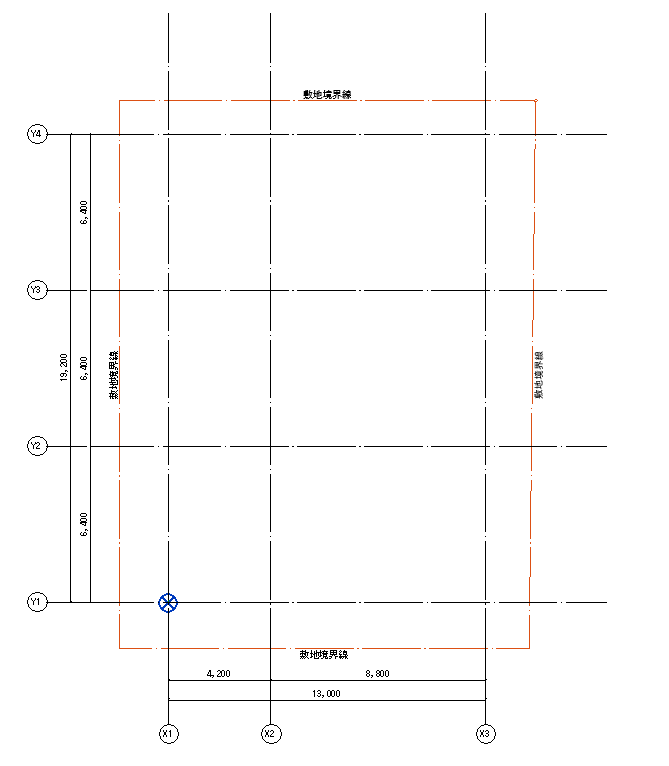

[OK]をクリックすると、通り芯が作成されます。

クリックした位置に通り芯の左下交点を合わせる
STEP
設定

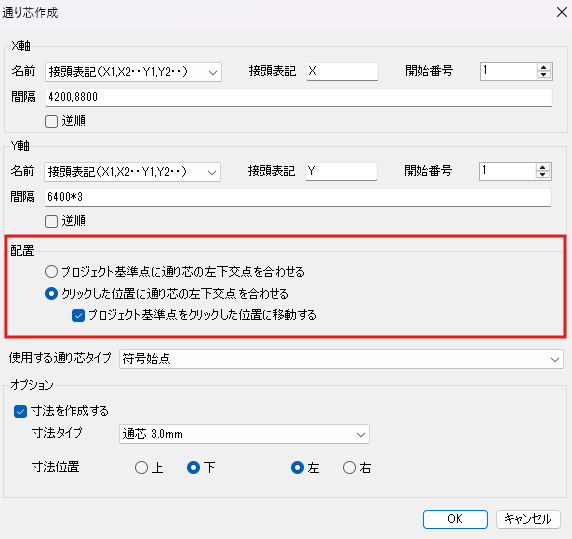

通り芯の左下交点の配置位置を設定します。

STEP
配置設定
通り芯の左下交点の位置をクリックします。
STEP
確認・実行
ダイアログを確認して [OK]をクリックし寸法を作成するビューにチェックを入れます。

STEP
確認

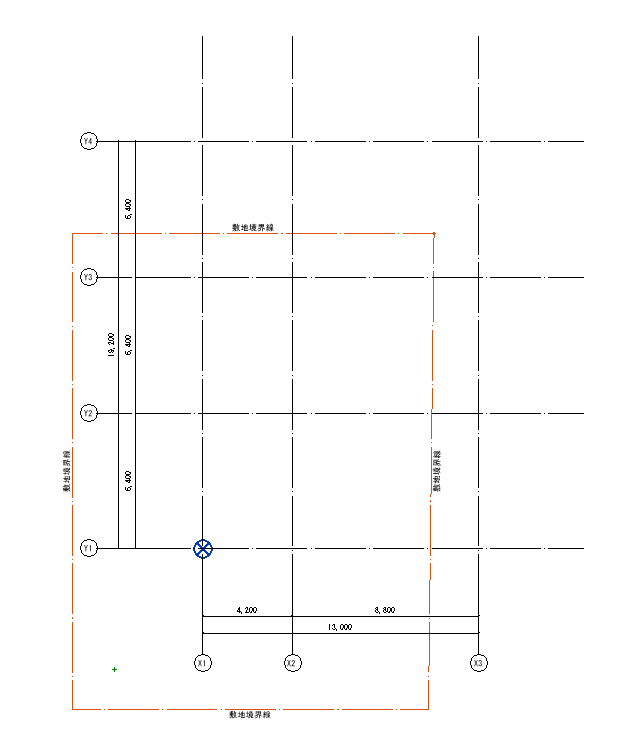

[OK]をクリックすると、通り芯が作成されます。

STEP
END
