内壁作成

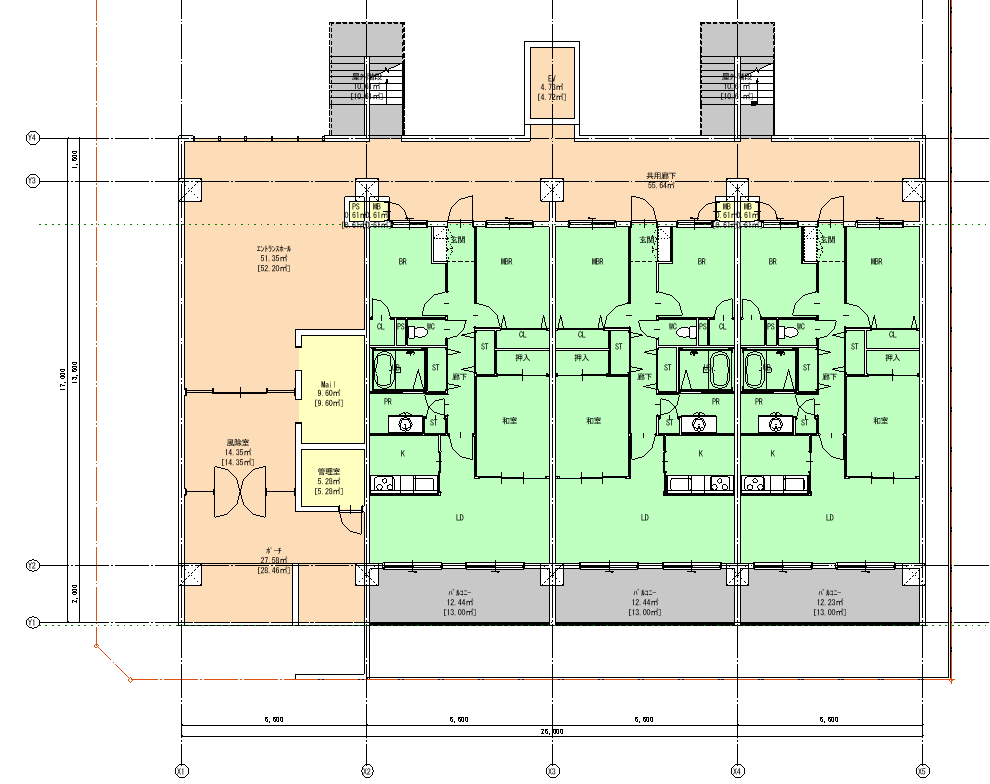

壁・部屋・柱（構造柱）を作成しておきます。

・[部屋]基準でコマンドを実行する場合は、あらかじめ内壁を作成する部分の壁(外壁)を部屋単位で分割しておく必要があります。
AX-DD[壁分割チェック]コマンドを利用すると、分割が必要な箇所を確認することができます。

・[元壁タイプ]基準でコマンドを実行する場合は、ダイアログ内[共有壁には作成しない]のチェックを外して、コマンドを実行してください。

[AX-DD]タブ > [モデル作成]パネル > [タイル割付]コマンドの下部をクリックし、ドロップダウンメニューから [内壁作成]コマンドを選択します。

何も選択しない状態でコマンドを実行すると、[プロジェクト全体の部屋]か[現在のビューにある部屋]を指定できます。

部屋を選択した状態でコマンドを実行すると、[選択されている部屋]の選択肢が表示されます。

壁周りにのみ、柱周りにのみ、もしくは壁周りと柱周りに同時に内壁を作成できます。

・［構造柱］項目の［柱幅X］［柱幅Y］［直径］欄には、ご使用いただくファミリのパラメータ名を入力してください。例えば、AReXライブラリの角柱ファミリの[柱幅X]　[柱幅Y]のパラメータ名は[B]　[D]になっているので、それぞれの入力ボックスにパラメータ名を入力します。

・外壁面に内壁を作成する場合は、[元壁タイプ］にチェックを入れ外壁とする壁タイプを指定してください。

・部屋と部屋の間にある壁に対して内壁を作成しない場合は、[共有壁には作成しない]にチェックを入れます

・ダイアログ内[クリアランス]の値は、作成される内壁と元壁（構造柱）との平面位置のクリアランスを入力する欄です。作成される内壁が交差する値を入力するとエラーとなります。

・元壁（構造柱）の高さが異なっている場合にはエラーが生じる場合があります。その場合は、作成する内壁の高さ指定を行ってください

内壁が作成されることを確認します。
警告メッセージが表示された場合は［部屋へ移動］を選択し、部屋・部屋タグの確認を行ってください。
